Wasser- und Gaszähler außerhalb der Gebäude

PLASSON Wasser-/ Gaszähler-Schächte sind universell in vielen Bausituationen einsetzbar und bieten die ideale Lösung für Endabnehmer, bei denen der Zähler (Wasser / Gas) nicht im Gebäude untergebracht werden kann.

Wasser- und Gaszählerschächte können beispielsweise unauffällig in Grünflächen, Abstellflächen oder Zufahrten vor dem Haus integriert werden. PLASSON Zähler-Schächte stehen in vielen praxisrelevanten Ausführungen und individuellen Konfigurationen zur Verfügung.

Die nicht begehbaren Schachtbauwerke erfreuen sich auf Grund ihrer innovativen Konstruktion zunehmender Akzeptanz:

  • Arbeitssicherheit des Personals (kein Einstieg bei Zählerablesung/Zählerwechsel erforderlich)
  • sehr gutes Preis-Leistungsverhältnis
  • stetige Erreichbarkeit
  • komfortable Bedienung (Zählerablesung/Zählerwechsel durch ausziehbare Zählereinheit)
  • Befahrbarkeit (optional)
  • Funkantenne zur Fernauslesung optional einbaubar

PLASSON Qualität

Schachtkörper aus Kunststoff (LD-PE) garantieren den sicheren Betrieb
auch in aggressiven Umgebungen. Optional besteht die Möglichkeit,
den Wasser-Zähler-Schacht druckdicht auszubilden, um den sicheren
Einsatz in Überflutungsgebieten, Senken, Hanglagen usw. zu ermöglichen.
Die Rohrpakete und Schachtanschlüsse sind aus PE 100 RC gefertigt. Sie entsprechen den aktuellen Anforderungen an die Trinkwasserhygiene
(Wasserzähler-Schächte).

Auch für Überflutungsgebiete geeignet

Ein Kunststoff-Innendeckel sichert den Wasserzähler-Schacht gegen eindringendes Wasser. Optional besteht die Möglichkeit, den Wasserzähler-Schacht druckdicht auszubilden, um den sicheren Einsatz in Überflutungsgebieten, Senken, Hanglagen usw. zu ermöglichen. Der im Druckdeckel integrierte Kondensatabscheider kammert dabei entstehendes Schwitzwasser.

Auswahl

PLASSON Zähler-Schächte stehen in vielen praxisrelevanten Ausführungen und individuellen Konfigurationen zur Verfügung.

Überfahrbarkeit

Die Begeh- oder Überfahrbarkeit des Schachtes wird in Abhängigkeit der aufzunehmenden Traglast mit einer Kunststoff-Abdeckung gewährleistet. Es können je nach baulicher Ausführung Traglasten nach DIN 3584 bis zu Klasse D erreicht werden. Der PLASSON Wasserzähler-Schacht kann schnell, einfach und auf vielfältige Weise an das Leitungsnetz angeschlossen werden.

Bewährte Konstruktion

Der Wasserzähler-Schacht besteht aus einem Teleskopteil und einem Grundkörper mit dem Rohrleitungspaket. Das Teleskopteil ermöglicht je nach Ausführungsvariante eine variable Rohrdeckung in einem Bereich von 0,75 bis 1,0 Meter bzw. 1,0 bis 1,50 Meter und dient zudem zur Aufnahme leichter Abwinkelungen zur Anpassung an das Straßen- oder Pflaster-Niveau. Durch die eckige Bauform lässt sich der Wasserzähler-Schacht hervorragend einpflastern.

Schachtkörper aus LLDPE, schwarz, Grundfläche ca. 800 mm lang, ca. 500 mm breit, dadurch sehr einfach und ohne zusätzliche Erdarbeiten im Rohrgraben zu installieren.

Das scherenförmig ausziehbare Leitungspaket befindet sich im Grundkörper und nimmt den eigentlichen Wasserzähler auf. Das Rohrpaket da 32, PE 100 RC, SDR 11 ist mit verschweißten Drehgelenken aus PE ausgestattet.

Funk-Antennen-Set

Bild: Wasserzähler-Schacht Q3 4,0 inklusive eines (optionalen)
eingebauten Antennen-Sets

PLASSON Wasserzähler-Schächte lassen sich direkt ab Werk mittels Antennen-Set auf eine moderne, kontaktlose Ablesung des Wasserzählers über Funk ausstatten.
PLASSON bereitet den Schacht in dieser Ausführung vor und integriert die Antenne perfekt in den Zähler-Schacht. Der Kunde erhält den Schacht einsatzbereit geliefert.
Das Antennen-Set ist abgestimmt auf Kamstrup Zähler.

Bereits verbaute einfach Wasserzähler-Schächte Q3 4,0 und Q3 10 (MID) lassen sich mittels separat erhältlichem Nachrüst-Antennen-Set einfach auf die Funkablesung ausstatten.

Somit steht einer effektiven Auslesung nichts mehr im Wege.

Bild: Einfach Wasserzähler-Schacht inklusive eines eingebauten Antennen-Sets inkl. Ms-Passstück

Technische Eigenschaften – Einfach-WZS

  • Für waagerechte Wasserzähler Q3 4,0 (MID) oder Q3 10 (MID) Zähler-Typ und -Fabrikat nach Ihrer Wahl (nicht im Lieferumfang)
  • Maximale Leistung Q3 10 (MID): 7,2 m3/Std. bei 2 bar Druckdifferenz
  • Rohrdeckungen von 0,75 m bis 1,00 m oder von 1,00 m bis 1,50 m stufenlos teleskopierbar
  • Aufnahme leichter Abwinkelungen zur Anpassung an das Straßen- oder Pflaster-Niveau
  • Tragegriffe zum leichten Transport
  • Rohre d 32 PE 100 RC, SDR 11 mit verschweißten Drehgelenken aus PE für einfaches Anheben und Absenken der WZ-Garnitur mit Griffstange
  • Anschluss erfolgt über ein PE-Spitzende am Eingang und Ausgang d 32 für Q3 4,0 (MID) und d 40 für Q3 10 (MID)

  • Schachtkörper aus LLDPE, schwarz, Grundfläche ca. 800 mm lang, ca. 500 mm breit, dadurch sehr einfach und ohne zusätzliche Erdarbeiten im Rohrgraben zu installieren
  • Kunststoff-Abdeckung, schwarz, mit Nirosteg, in Anlehnung an DIN 3584, 450 x 450 mm umrandet eingelassen, Klasse A 15 (1,5 t Prüfkraft) in Anlehnung an EN 124
  • Kunststoff-Abdeckung, verstärkt, schwarz, mit Nirosteg, in Anlehnung an DIN 3584, 450 x 450 mm umrandet eingelassen, Klasse B125 (12,5 t Prüfkraft) in Anlehnung an EN 124
  • Ein Einstieg in den Schacht ist nicht erforderlich
  • Frostfreier Betrieb durch Rohrdeckung ohne Fremdheizung
  • Durch externe Griffstange kein direkter Zugriff durch Unbefugte auf die Wasserzähler-Garnitur

Zweifach-Wasserzähler-Schacht Q3 4,0

Um den aktuellen Baugegebenheiten und den Anforderungen der Versorgungsunternehmen gerecht zu werden, haben wir auf Basis unseres bekannten PLASSON Wasserzähler-Schachtes für einen Wasserzähler einen Zweifach-Wasserzähler-Schacht entwickelt, der über 2 Anschlüsse verfügt. Ausgangspunkt für diesen Schacht war auch hier, dass Versorger aufgrund der baulichen Gegebenheiten immer weniger Platz für den Übergaberaum (Wasserzähler) vorfinden. Das kann daran liegen, dass die Übergaberäume nicht nutzbar oder im Haus selbst gar nicht vorgesehen sind. Insbesondere für Doppelhaushälften oder aber Kunden, die einen Haupt- und einen Nebenwasserzähler benötigen, bringt der PLASSON Zweifach-Wasserzähler-Schacht offensichtliche Vorteile.

Praxisgerechte Konstruktion

Wie beim Wasserzähler-Schacht für einen Zähler ist auch beim Zweifach-Wasserzähler-Schacht das Rohrpaket aus PE gefertigt. Innerhalb des Schachtes wird die eine Eingangsleitung dann auf zwei Wasserzähler aufgeteilt. Schließlich verlassen danach 2 Ausgangsleitungen den Schacht. Auch bei dieser Schachtkonstruktion muss der Schacht nicht begangen werden. Über einen scherenförmig zusammengelegten Teleskopmechanismus werden die Zähler aus dem Schacht zum Ablesen und Wechseln herausgezogen. Eine PP-Abdeckung (Traglast 500 kg) sichert den Überflutungsschutz.

Technische Eigenschaften

  • Für waagerechte Wasserzähler Q3 4,0 (MID) Zähler-Typ und -Fabrikat nach Ihrer Wahl (nicht im Lieferumfang)
  • Maximale Leistung Q3 4,0 (MID): 7,2 m3 / Std. bei 2 bar Druckdifferenz
  • Ventile FR – KFR
  • Rohrdeckung 1,25 – 1,40 m (mechanisch kürzbar)
  • Rohre d 32 PE 100 RC, SDR 11 mit verschweißten Drehgelenken aus PE für einfaches Anheben und Absenken der WZ-Garnitur mit Griffstange
  • Anschluss erfolgt über ein PE-Spitzende d 40 mm am Eingang und zwei PE-Spitzenden am Ausgang d 32 mm

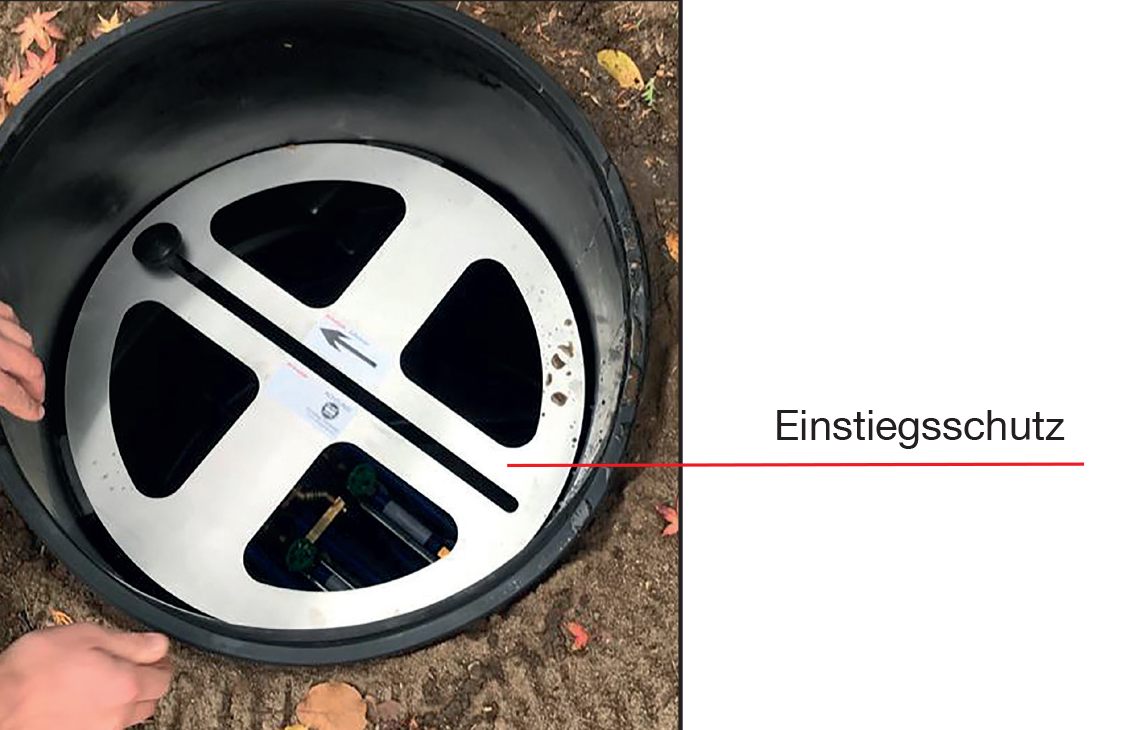

  • Ein Einstieg in den Schacht ist erschwert
  • Frostfreier Betrieb durch Rohrdeckung ohne Fremdheizung und Zweideckel-System
  • Kombi-Schacht DN 1000

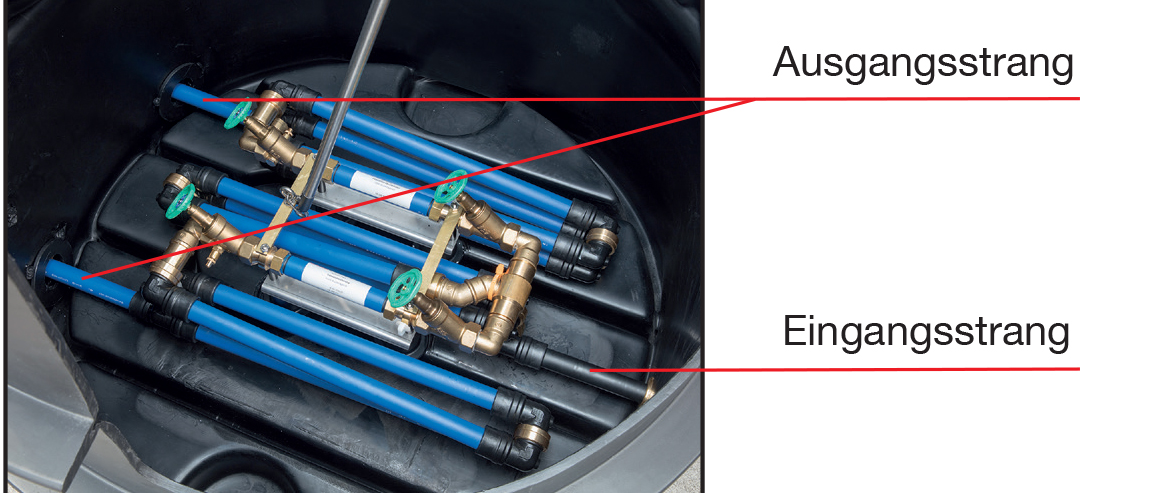

Bild: Eine Eingangsleitung wird auf 2 Wasserzähler aufgeteilt, somit verlassen 2 Ausgangsleitungen den Schacht.

Wasserzähler-Schacht Q3 16

Die Wasserzähler-Garnitur Q3 16 (MID) richtet sich insbesondere an Kunden, die einen höheren Durchfluss benötigen. Die komplett vorbereitete Wasserzähler-Garnitur bietet somit offensichtliche Vorteile.

Zur Ablesung oder Austausch des Zählers ist der Schacht begehbar. Der Schacht ist mit einer überflutungssicheren PP-Abdeckung mit einer Traglast von 500 kg abgeschlossen.

Technische Eigenschaften

  • Für waagerechte Wasserzähler Q3 16 (MID) Zähler-Typ
    und -Fabrikat nach Ihrer Wahl (nicht im Lieferumfang)
  • Ventile FR – KFR
  • Rohrdeckung 1,25 – 1,40 m (mechanisch kürzbar)
  • Rohre d 63 PE 100 RC, SDR 11
  • Anschluss erfolgt über ein PE-Spitzende d 63 mm am Eingang und am Ausgang
  • Ein Einstieg in den Schacht ist notwendig
  • Frostfreier Betrieb durch Rohrdeckung ohne Fremdheizung und Zweideckel-System
  • Kombi-Schacht DN 1000

Bild: Trittstufen erleichtern den Einstieg in den Schacht



Wasserzähler-DUO

Der Wasserzähler-DUO ermöglicht es, zwei unterschiedlich große Wasserzähler mit zwei getrennten Leitungspaketen zu verbauen. Ein- und Ausgangsseitig sind jeweils zwei PE-Spitzenden horizontal nebeneinander angeordnet, um die Anschlussleitungen z.B. mittels PLASSON Klemm-, Steck- oder Elektroschweißfittings anzubinden. Für ein Höchstmaß an Flexibilität können Sie die drei Ausstattungsvarianten für Wasserzähler Q3 4,0 (MID), Q3 10 (MID) und Q3 16 (MID) konfigurieren.

Versorger finden aufgrund der baulichen Gegebenheiten immer weniger Platz für den Übergaberaum (Wasserzähler) vor. Das kann daran liegen, dass die Übergaberäume nicht nutzbar oder im Haus selbst gar nicht vorgesehen sind. Mit dem Schacht für Wasserzähler-Garnitur „DUO“ können nun zwei unterschiedlich große Wasserzähler auf die jeweiligen Erfordernisse flexibel angepasst werden.

Insbesondere für Kunden, die z.B. einen privaten und einen gewerblichen Wasserzähler oder einen Trinkwasser- und einen Brauchwasseranschluss benötigen, bringt der PLASSON Schacht für Wasserzähler-Garnitur „DUO“ offensichtliche Vorteile.

Gaszähler-Schächte

Aus der Weiterentwicklung des PLASSON Wasserzähler-Schachtes entstand die Idee für die Konstruktion und Bau des Gaszähler-Schachtes. Wie auch beim Wasserzähler-Schacht war der Grundgedanke bei der Entwicklung des Gaszähler-Schachtes den Übergaberaum außerhalb des Gebäudes zu ermöglichen. Diese Notwendigkeit nimmt stetig zu, da die Planung in neuen Gebäuden zu immer kleineren Übergaberäumen für Gas, Wasser und Strom führt. Der klassische Gas-Hausanschluss wird üblicherweise in den Hausübergaberaum gelegt. Durch die zunehmende Anzahl von nicht unterkellerten Gebäuden erhöht sich der Bedarf an Alternativen für den Gasanschluss. Darüber hinaus werden neue Häuser oft so gebaut, dass der Versorger immer größere Probleme hat, den Hausanschluss technisch sinnvoll zu verlegen. Um die weitergehenden Sicherheitsanforderungen an das Medium Erdgas zu erfüllen, waren auch spezielle Lösungen im Schachtbauwerk notwendig.

Praxisgerecht

Der Gaszähler-Schacht besteht aus einem Teleskopteil und einem Grundkörper mit dem Rohrleitungspaket. Das Teleskopteil ermöglicht je nach Ausführungsvariante eine variable Rohrdeckung in einem Bereich von 0,70 bis 0,90 Meter und dient zudem zur Aufnahme leichter Abwinkelungen zur Anpassung an das Straßen- oder Pflaster-Niveau.

Das scherenförmig ausziehbare Leitungspaket aus PE 100 RC befindet sich im Grundkörper und nimmt den eigentlichen Gaszähler auf. Durch die gleichbleibende Temperatur im Erdreich, ist der Betrieb der Garnitur dauerhaft sichergestellt.

Das Gestänge des Zählerschachtes kann nicht ohne einen Spezialschlüssel angehoben werden, was eine Manipulation erschwert. Die Konstruktion des durch Drehgelenke beweglichen Rohrpaketes wurde so gewählt, dass das gesamte Gestänge mit dem integrierten Gaszähler zwangsgeführt ein- und ausgefahren wird. Ein spezielles Überdruckventil sorgt dafür, dass im Falle einer undichten Montage im Inneren des Schachtes das Gas kontrolliert entweichen kann, ohne dass es zu einer Gefährdung kommen kann. Eine druckwasserdichte Kunststoff-Abdeckung gewährleistet, dass die empfindlichen Armaturen, Regelgeräte und Zähler nicht überflutet werden können. Der im Druckdeckel integrierte Kondesatabscheider kammert dabei entstehendes Schwitzwasser. Da der Schacht im Erdreich eingebaut wird, sind keine weiteren Maßnahmen vorzusehen.

Die Begeh- oder Überfahrbarkeit des Schachtes wird in Abhängigkeit der aufzunehmenden Traglast mit einer Kunststoff-Abdeckung gewährleistet. Es können je nach Ausstattung Traglasten nach DIN 3584 bis zu Klasse D erreicht werden.

Bei bestimmungsgemäßer Anwendung verschließt der Innendeckel den Schacht. Über dem Deckel stehendes Wasser kann, wie es unter anderem an Standorten, die zeitweise in Senken oder in Hanglagen überflutet sein können, nicht in den Schacht eindringen. Mit der Kondesatabscheidung wird der im verschlossenen Schacht befindliche Wasserdampf im Deckel zu Wasser kondensiert und aufgefangen.

Der Kunststoff-Innendeckel ist aus PE gefertigt und mit einer beigelegten Spezialprofildichtung ausgestattet. Für die integrierte Verriegelungsmechanik benötigen Sie kein zusätzliches Werkzeug. Der Kunststoff-Innendeckel ist mit einem handelsüblichen Vorhängeschloss abschließbar.

Technische Eigenschaften

  • Universell in vielen Bausituationen einsetzbar
  • Rohrdeckungen von 0,70 bis 0,90 m
  • Neigungsverstellbar
  • Tragegriffe zum leichten Transport
  • Leitungen und Drehgelenke aus PE 100
  • Anschluss über PE-Spitzende PE 100, d 32 mm, SDR 11
  • Stufenlos teleskopierbar
  • Ablesung durch Heraufziehen des Zählers
  • Einfache Montage und Wartung
  • Spannungsfreies Konsolensystem für Regler und Einrohrzähler
  • Mit Sicherheitsüberbrückungsventil

Der PLASSON Gaszähler-Schacht kann schnell und einfach, z.B. mit PLASSON SmartFuse Elektroschweißfittings an das Leitungsnetz angeschlossen werden.

Die PLASSON Gaszähler-Schächte bieten damit die ideale Lösung für nicht standardmäßige Einbausituationen.
