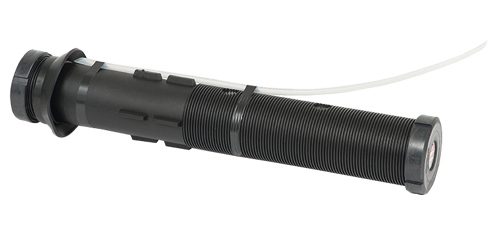

Mauerdurchführung Haka-System 90 – Typ 1 und Typ 1P

PLASSON Mauerdurchführungen Haka-System 90 – Typ 1 und Typ 1P sind für den Einsatz in Kernbohrungen konzipiert und werden in der Wasser- und Stromversorgung eingesetzt.

Beim Einsatz in einer Kernbohrung wird die Mauerdurchführung durch die äußeren Führungskufen zentriert. Die Mauerdurchführung kann bei größeren Wandstärken verlängert werden.  Die Abdichtung zwischen Mauerdurchführung und Mediumrohr erfolgt durch entsprechend dimensionierte Gummikeilringe, die durch das Anziehen der Überwurfmutter in den Ringspalt gepresst werden.
Beim Einsatz in Kernbohrungen wird das wiederverwendbare Haka-Verguss-Set und der Haka-Verguss-Mörtel benötigt.

  • Für PE-Rohre d 32, 40, 50 oder 63 mm
  • Kernbohrung Ø 110 – 112 mm
  • 1P Konstruktion ermöglicht idealen Wandabstand für Zählerbügel
  • Abdichtung zwischen PE-Rohr – MDF erfolgt durch Keildichtungen





Verguss-Set für Typ 1(P)

Dieses Verguss-Set ist abgestimmt auf die PLASSON Mauerdurchführung Haka 90 – Typ 1(P). Es eignet sich für Kernbohrungen mit Durchmessern von 110 – 112 mm. Nach der Montage des Verguss-Sets wird der verbleibende Hohlraum zwischen Mauerdurchführung und Kernbohrung mit dem PLASSON Haka-Verguss-Mörtel vergossen.
Schon nach wenigen Minuten kann das mehrmals verwendbare PLASSON Haka-Verguss-Set demontiert und das Mediumrohr verlegt werden. Das Verguss-Set ist wiederverwendbar.

Mauerdurchführung Haka-System 90 – Typ 4 für die grabenlose Verlegung

Die PLASSON-Mauerdurchführung Haka 90 – Typ 4 findet überall dort Anwendung, wo man auf eine Baugrube vor dem Haus verzichten möchte oder muss und die Anschlussleitung bis in die Baugrube an der Versorgungsleitung grabenlos verlegen möchte. Über die kellerseitige Kernbohrung wird eine beliebige „NODIG-Technik“ eingesetzt, z.B. hydraulische Ziehgeräte oder Bodendurchschlagsraketen.
Nachdem ein Hohlraum an der Außenwand geschaffen wurde, schiebt man die auf der PE-Rohrleitung oder auch auf dem Schutzrohr bis da 63 vormontierte Mauerdurchführung mit der Außenabdichtung durch die Hauswand. Hinter der Hauswand richtet sich die Außenabdichtung wie ein Regenschirm selbsttätig auf und dient dort als Schalung.

Nach der Montage des mehrmals verwendbaren PLASSON-Verguss-Sets Haka – Typ 4 wird der Hohlraum zwischen Mauerdurchführung und Kernbohrung verfüllt und entlüftet. Schon nach wenigen Minuten kann das Verguss-Set entfernt werden und das überstehende Gewinde der Mauerdurchführung mit Hilfe der Sägeführung bis auf ein Mindestmaß zurückgeschnitten werden. Abschließend wird auch die kellerseitige Keilgummidichtung mit der Überwurfverschraubung eingedichtet.

Es steht auch eine weitere Version Mauerdurchführung Haka-System 90 – Typ 4 mit Adapter 85 mm zur Verfügung. Zusätzlich zur PLASSON-Mauerdurchführung Haka 90 – Typ 4 wird anstatt der Keilgummidichtung und der Überwurfverschraubung auf der äußeren Seite ein Adapter di 85 mm verschraubt, um im weiteren Verlauf ein Schutzrohr da 85 mm anzubinden.

Mauerdurchführung Haka-System 90 – Typ 4 Universal für grabenlose Verlegung

Die PLASSON-Mauerdurchführung Haka 90 – Typ 4 Universal findet überall dort Anwendung, wo man auf eine Baugrube vor dem Haus verzichten möchte oder muss und die Anschlussleitung in einem längskraftgesicherten und druckdichten Vortriebsrohr bis zur Baugrube an der Versorgungsleitung verlegt werden soll.
Über die kellerseitige Kernbohrung wird eine Bodendurchschlagsrakete eingesetzt. Das Vortriebsrohr d 75 mm mit einer Baulänge von 1,0 m wird zunächst auf dem Druckschlauch hinter der Bodendurchschlagsrakete aufgereiht, mit dem Vortrieb der Bodendurchschlagsrakete nachgeschoben und den einzelnen Rohrlängen verbunden.

Hinter dem letzten Vortriebsrohr wird über den speziellen Adapter die Verbindung zur Mauerdurchführung hergestellt und mit der Außenabdichtung durch die Kernbohrung  geschoben. Hinter der Hauswand richtet sich die Außenabdichtung wie ein Regenschirm selbsttätig auf und dient dort als Schalung.

Nach der Montage des mehrmals verwendbaren PLASSON-Verguss-Sets Haka 90 – Typ 4 wird der Hohlraum zwischen Mauerdurchführung und Kernbohrung verfüllt und entlüftet. Schon nach wenigen Minuten kann das Verguss-Set entfernt werden und das überstehende Gewinde der Mauerdurchführung mit Hilfe der Sägeführung bis auf ein Mindestmaß zurückgeschnitten werden.
Abschließend wird die PE-Rohrleitung vom Keller aus durch das Schutzrohr-System und somit durch die Sandwichdichtung an der Kelleraußenwand  geschoben. Die aufgebrachten Gleitkufen zentrieren das PE-Rohr vor der Sandwichdichtung. Die kellerseitige Keilgummidichtung wird mit der Überwurfverschraubung eingedichtet.

Das Vortriebsrohr wird in Verbindung mit der PLASSON-Mauerdurchführung Haka 90 – Typ 4 Universal bei der grabenlosen Verlegung oder Auswechslung von Anschlussleitungen und auch bei überbauten Trassen eingesetzt.
Die Vortriebsrohre nach DIN 16973 haben eine muffenlose und zugfeste Rohrverbindung. Durch die O-Ring-Abdichtung wird die Verbindung druckdicht bis 2,5 bar.

Verguss-Set für Typ 4 (Universal)

Dieses Verguss-Set ist abgestimmt auf die PLASSON Mauerdurchführung Haka 90 – Typ 4. Es eignet sich für Kernbohrungen mit Durchmessern von 110 – 112 mm. Nach der Montage des Verguss-Sets wird der verbleibende Hohlraum zwischen Mauerdurchführung und Kernbohrung mit dem PLASSON Haka-Verguss-Mörtel vergossen. Schon nach wenigen Minuten kann das mehrmals verwendbare PLASSON Haka-Verguss-Set demontiert und das Mediumrohr verlegt werden.

Flex-Hauseinführung Haka-System 90

Mit der flexiblen Hauseinführung löst das Haka-System alle Probleme, die sich im Zusammenhang mit nicht unterkellerten Gebäuden oder ungewöhnlichen Rohrverläufen ergeben. Dank der Möglichkeit der seitlichen Gebäudeeinführung umgeht der elastische und auch mechanisch hoch belastbare Druckschlauch alle Hindernisse.
Im Lieferumfang ist der Haka-Flex-Schlauch (Standardlänge 2,0 m) sowie die Haka-Mauerdurchführung, Keilgummidichtung und Überwurfverschraubung für die Innen- und Außenseite enthalten.
