Die PLASSON Steckfittings der Serie 19 wurden speziell für den Einsatz in der Wasser- bzw. Trinkwasserversorgung und dem Industrierohrleitungsbau konzipiert. Wir greifen bei der Serie 19 auf über 50 Jahre Erfahrung mit mechanischen Verbindungselementen zurück. Basierend auf den Erfahrungen der PLASSON Klemmfittings Serie 18 wurde in enger Zusammenarbeit mit Anwendern ein praxisorientiertes Anwendungsprofil erstellt und umgesetzt. Zusammen mit den Klemmfittings der Serie 18 bietet PLASSON ein weiteres umfangreiches Programm für vielfältige Anwendungen in der Wasserversorgung an.

Die vielen Anschlussmöglichkeiten, die ausgereifte Steckverbindung, die schnelle und einfache Montage sowie das selbstsichernde System mit Längskraftschlüssigkeit zeichnen das Produkt aus. Die Serie 19 bietet neben Kupplungen, Winkeln, Winkeln mit Außen- und Innengewinde, Reduktionen und T-Stücken viele weitere Verbindungsmöglichkeiten.

Klemmfittings der Serie 18 und Steckfittings der Serie 19 eignen sich für die mechanische Verbindung von Rohren aus PE 80, PE 100, PE 100 RC und PE-Xa.

Einsatzbereiche

  • Trinkwasserversorgung nach DVGW W 400 und Trinkwassernotversorgungssysteme aus PE 80, PE 100 und PE-Xa
  • Kaltwasserversorgung max. 40° C
  • Druckabwasserentsorgung
  • Industrieleitungsbau
  • Beregnungssysteme
  • Kabelschutzsysteme

Druckklassifizierung

  • Wasser (20° C) 16 bar
  • Ø d 25 – 63 mm

Charakteristisch für die Serie 19 ist ihre kompakte Bauform, durch die ein geringer Montageabstand erreicht wird. Insbesondere im sichtbaren Bereich ergeben sich hierdurch klare Vorteile. Das Konzept ermöglicht den Rohranschluss ohne weitere Maßnahmen am Fitting, da vor der Montage keine Überwurfmuttern gelöst werden müssen. Zudem ist auch kein spezielles Werkzeug für die Montage notwendig.

Das Rohrende muss lediglich in den Fitting eingeschoben werden. Die vorgesehene Einstecktiefe ist auf den Fittings der Serie 19 gekennzeichnet und muss auf das Rohrende übertragen werden. Bei der Montage kann so die richtige Positionierung einfach kontrolliert werden. Anschließend wird das Rohr bis zum Anschlag in den Fitting eingeführt und die Einstecktiefe kontrolliert, wodurch auf einfachste Weise eine sichere Verbindung hergestellt wird.

Definierte Abdichtung

Die Dichtigkeit wird durch ein Dichtelement aus NBR gewährleistet. Die Dichtelemente sind definiert gekammert, so dass diese nicht unkontrolliert beansprucht werden können.

Auszugssicherheit

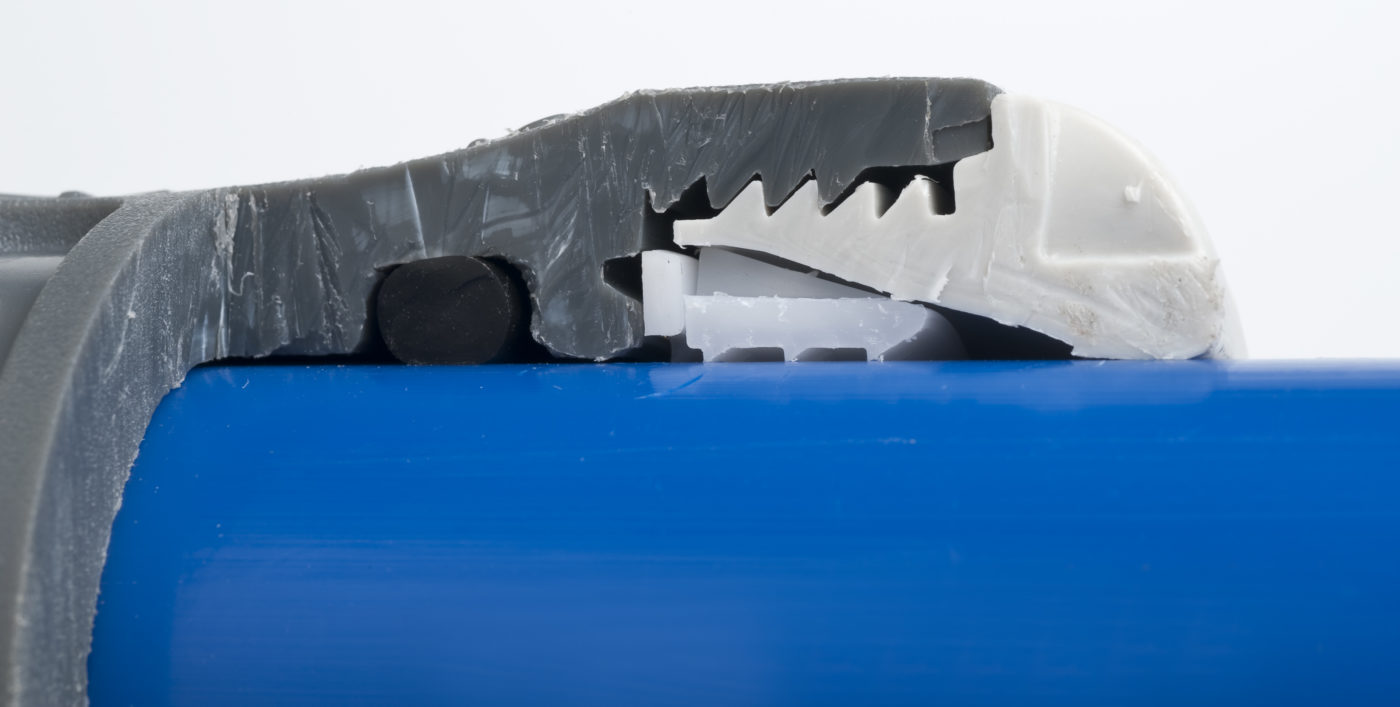

Durch zwei aufeinander abgestimmte Klemmringelemente wird die Längskraftschlüssigkeit erreicht. Diese innovative Anordnung nutzt die Rohrbewegung nach Druckbeaufschlagung als selbstsicherndes System aus.

Das Rohr wird durch den Klemmring, Greifring, und Dichtung bis zum Anschlag in den Steckfitting eingeschoben. Wenn das Rohr durch den Innendruck in Gegenrichtung geschoben wird, greift der Greifring in die Rohroberfläche und schiebt den Klemmring in den Konus der Einschraubmutter. Hierdurch wird der Klemmring zusammengedrückt und greift in die Rohroberfläche. Das Rohr wird gesichert.

Lösbare Sicherung

Die Einschraubmuttern der PLASSON Steckfittings Serie 19 sind durch eine Rastermechanik gegen unbeabsichtigtes Öffnen gesichert. Mit einem Spezialschlüssel  ist es jedoch möglich, die Verbindung zu lösen, die mehrfach wieder verwendet werden kann. Dies ist insbesondere bei der Verwendung in Notversorgungssystemen eine wichtige Eigenschaft.

Die Anschlussverschraubungen stehen in zwei Ausführungen zur Verfügung. Dabei kann der Anwender zwischen Kunststoff- und Messinggewinden wählen.

Universalkupplungen Serie 19

Das Konzept dieser neuen Kupplungen ermöglicht insbesondere bei der Überschiebpositionierung eine sehr einfache Anwendung. Reparatur- und Übergangsverbindungen können einfach und sicher mit verschiedenen Rohrmaterialien hergestellt werden. Durch den großen Toleranzbereich der einzelnen Kupplungen ist die Positionierung ohne Kraftaufwand möglich. Die Kupplungen können Rohre aus gleichen und/oder verschiedenen Rohrmaterialien miteinander verbinden, z.B. Kunststoffrohrleitungen aus PE- LD, PE 63, 80, 100, 100 RC, PE-X, PP-R, PVC-U, PB und ABS-Metallrohrleitungen aus Blei, Kupfer und Stahl.

Die Verbindungen sind zugfest und bieten dadurch insbesondere für den Reparaturfall einen entscheidenden Vorteil. Die Kupplungskörper und die Überwurfmuttern sind aus dem bewährten PP Material der bekannten Serien „Klemmfittings Serie 18“ bzw. „Steckfittings Serie 19“ gefertigt. Dies bedeutet Korrosionsbeständigkeit und Langlebigkeit. Der Kupplungskörper und das Dichtsystem  sind so ausgeführt, dass auch ein größerer Rohrstoß überbrückt werden kann. Mit den O-Ring Dichtelementen können auch ältere Rohre sicher und dicht miteinander verbunden werden.

Verbindung von gleichen und/oder verschiedenen Rohrmaterialien
