T-Stück 90° mit Losflansch St-PP, PE 100

Gas 10 bar / Wasser 16 bar

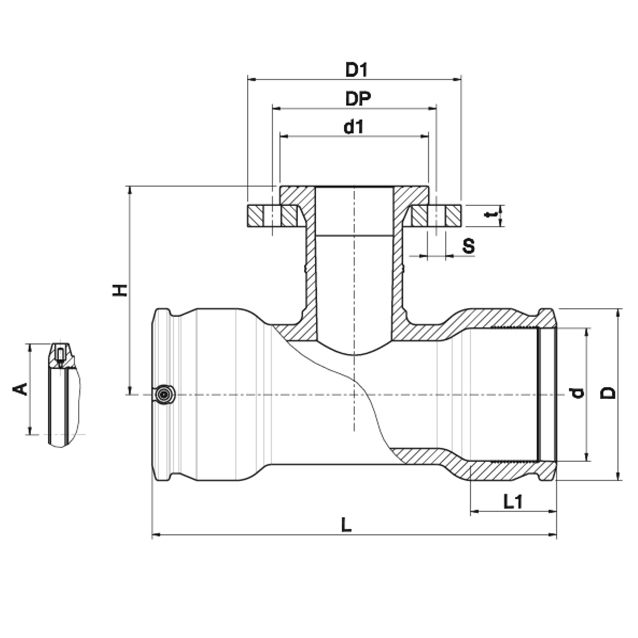

Artikel-Nr.	d x DN x d	d1	A	D	D1	DP	H	L	L1	t	Gewicht (kg)
499404090080	90 x 80 x 90	138	71	113	200	160	165	294	71	20	2,84
499404110080	110 x 80 x 110	138	81	143	200	160	181	326	71	20	3,56
499404110100	110 x 100 x 110	158	81	143	220	180	181	326	71	22	4,24
499404125080	125 x 80 x 125	138	88	165	200	160	190	382	86	20	4,55
499404125100	125 x 100 x 125	158	88	165	220	180	190	382	86	22	5,18
499404160080	160 x 80 x 160	138	106	208	200	160	210	440	86	20	6,25
499404160100	160 x 100 x 160	158	106	208	220	180	210	440	86	22	6,79
499404180080	180 x 80 x 180	138	116	245	200	160	225	422	106	20	7,75
499404180100	180 x 100 x 180	158	116	245	220	180	225	422	106	22	8,55
499404200080	200 x 80 x 200	138	125	261	200	160	240	451	114	20	8,51
499404200100	200 x 100 x 200	158	125	261	220	180	245	451	114	22	9,23
499404225080	225 x 80 x 225	138	140	293	200	160	255	494	122	20	11,24
499404225100	225 x 100 x 225	158	140	293	220	180	260	494	122	22	11,90
499404250080	250 x 80 x 250	138	152	326	200	160	270	538	129	20	14,75
499404250100	250 x 100 x 250	158	152	326	220	180	275	538	129	22	15,40

Artikel-Nr.

d x DN x d

499404090080

90 x 80 x 90

d x DN x d	90 x 80 x 90
d1	138
A	71
D	113
D1	200
DP	160
H	165
L	294
L1	71
t	20
Gewicht (kg)	2,84

499404110080

110 x 80 x 110

d x DN x d	110 x 80 x 110
d1	138
A	81
D	143
D1	200
DP	160
H	181
L	326
L1	71
t	20
Gewicht (kg)	3,56

499404110100

110 x 100 x 110

d x DN x d	110 x 100 x 110
d1	158
A	81
D	143
D1	220
DP	180
H	181
L	326
L1	71
t	22
Gewicht (kg)	4,24

499404125080

125 x 80 x 125

d x DN x d	125 x 80 x 125
d1	138
A	88
D	165
D1	200
DP	160
H	190
L	382
L1	86
t	20
Gewicht (kg)	4,55

499404125100

125 x 100 x 125

d x DN x d	125 x 100 x 125
d1	158
A	88
D	165
D1	220
DP	180
H	190
L	382
L1	86
t	22
Gewicht (kg)	5,18

499404160080

160 x 80 x 160

d x DN x d	160 x 80 x 160
d1	138
A	106
D	208
D1	200
DP	160
H	210
L	440
L1	86
t	20
Gewicht (kg)	6,25

499404160100

160 x 100 x 160

d x DN x d	160 x 100 x 160
d1	158
A	106
D	208
D1	220
DP	180
H	210
L	440
L1	86
t	22
Gewicht (kg)	6,79

499404180080

180 x 80 x 180

d x DN x d	180 x 80 x 180
d1	138
A	116
D	245
D1	200
DP	160
H	225
L	422
L1	106
t	20
Gewicht (kg)	7,75

499404180100

180 x 100 x 180

d x DN x d	180 x 100 x 180
d1	158
A	116
D	245
D1	220
DP	180
H	225
L	422
L1	106
t	22
Gewicht (kg)	8,55

499404200080

200 x 80 x 200

d x DN x d	200 x 80 x 200
d1	138
A	125
D	261
D1	200
DP	160
H	240
L	451
L1	114
t	20
Gewicht (kg)	8,51

499404200100

200 x 100 x 200

d x DN x d	200 x 100 x 200
d1	158
A	125
D	261
D1	220
DP	180
H	245
L	451
L1	114
t	22
Gewicht (kg)	9,23

499404225080

225 x 80 x 225

d x DN x d	225 x 80 x 225
d1	138
A	140
D	293
D1	200
DP	160
H	255
L	494
L1	122
t	20
Gewicht (kg)	11,24

499404225100

225 x 100 x 225

d x DN x d	225 x 100 x 225
d1	158
A	140
D	293
D1	220
DP	180
H	260
L	494
L1	122
t	22
Gewicht (kg)	11,90

499404250080

250 x 80 x 250

d x DN x d	250 x 80 x 250
d1	138
A	152
D	326
D1	200
DP	160
H	270
L	538
L1	129
t	20
Gewicht (kg)	14,75

499404250100

250 x 100 x 250

d x DN x d	250 x 100 x 250
d1	158
A	152
D	326
D1	220
DP	180
H	275
L	538
L1	129
t	22
Gewicht (kg)	15,40

Beschreibung

Losflansch-Stahl mit PP-Ummantelung.
Losflansch (Bohrungen nach DIN EN 1092, DN 80 - DN 100 = PN 10/16)

Technische Beschreibung SmartFuse
