Anbohrschelle mit Unterschale, zum Anbohren ohne Gas-, Wasseraustritt, PE 100, d 40 – 180

Gas 10 bar / Wasser 16 bar

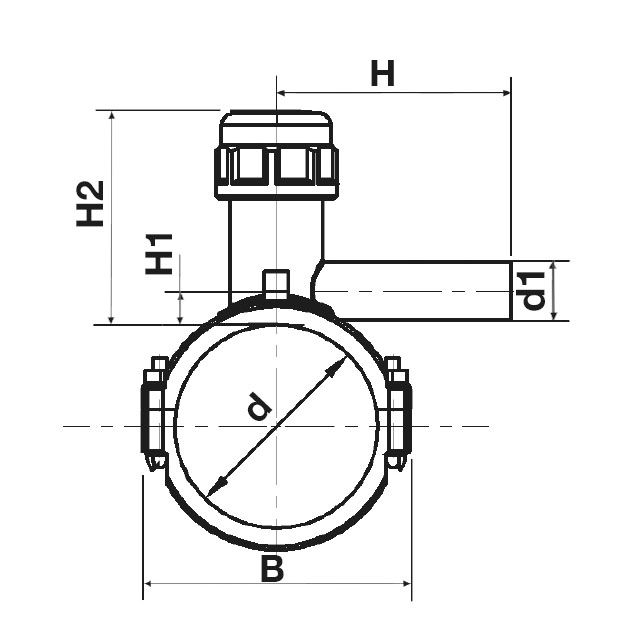

Artikel-Nr.	d x d1	B	H	H1	H2	Bohrer-Ø	Typ	Gewicht (kg)
496304040025	40 x 25★	65	90	7	98	20	Typ C	0,29
496304040032	40 x 32★	66	121	11	94	20	Typ C	0,37
496304050025	50 x 25★	76	91	10	98	20	Typ C	0,39
496304050032	50 x 32★	76	122	12	98	20	Typ C	0,39
496304063025	63 x 25★	100	93	12	90	20	Typ C	0,36
496304063032	63 x 32★	100	99	12	90	20	Typ C	0,38
496304063040	63 x 40	100	142	64	177	30	Typ A	0,87
496304063050	63 x 50	100	154	64	177	30	Typ A	1,10
496304063063	63 x 63	100	175	64	177	30	Typ A	0,96
496304075032	75 x 32	117	132	56	177	30	Typ A	1,09
496304075040	75 x 40	117	142	60	177	30	Typ A	1,12
496304075050	75 x 50	117	123	64	177	30	Typ A	1,14
496304075063	75 x 63	117	175	64	177	30	Typ A	1,23
496304090025	90 x 25★	126	108	16	114	25	Typ B	1,12
496304090032	90 x 32★	126	126	16	114	25	Typ B	1,12
496304090040	90 x 40★	126	134	21	114	25	Typ B	1,13
496304090050	90 x 50	126	123	64	177	30	Typ A	1,22
496304090063	90 x 63	126	175	64	177	30	Typ A	1,30
496304110025	110 x 25★	148	95	16	114	25	Typ B	0,83
496304110032	110 x 32★	148	127	16	114	25	Typ B	0,97
496304110040	110 x 40★	148	138	21	114	25	Typ B	1,00
496304110050	110 x 50	148	123	64	177	30	Typ A	1,30
496304110063	110 x 63	148	175	64	177	30	Typ A	1,38
496304125032	125 x 32★	162	131	16	114	25	Typ B	0,90
496304125040	125 x 40★	162	141	21	114	25	Typ B	1,28
496304125050	125 x 50	162	123	64	177	30	Typ A	1,35
496304125063	125 x 63	162	175	64	177	30	Typ A	1,42
496304140032	140 x 32	180	132	56	177	30	Typ A	1,33
496304140040	140 x 40	180	142	60	177	30	Typ A	1,36
496304140050	140 x 50	180	123	64	177	30	Typ A	1,38
496304140063	140 x 63	180	175	64	177	30	Typ A	1,47
496304160032	160 x 32★	199	143	16	138	30	Typ A	1,32
496304160040	160 x 40★	199	157	21	138	30	Typ A	1,22
496304160050	160 x 50★	199	175	24	138	30	Typ A	1,38
496304160063	160 x 63★	199	197	20	138	30	Typ A	1,39
496304180025	180 x 25★	219	110	18	138	30	Typ A	1,60
496304180032	180 x 32★	219	144	18	138	30	Typ A	1,57
496304180040	180 x 40★	219	155	21	138	30	Typ A	1,58
496304180050	180 x 50★	219	174	24	138	30	Typ A	1,60
496304180063	180 x 63★	219	197	20	138	30	Typ A	1,61

Artikel-Nr.

d x d1

496304040025

40 x 25★

d x d1	40 x 25★
B	65
H	90
H1	7
H2	98
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,29

496304040032

40 x 32★

d x d1	40 x 32★
B	66
H	121
H1	11
H2	94
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,37

496304050025

50 x 25★

d x d1	50 x 25★
B	76
H	91
H1	10
H2	98
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,39

496304050032

50 x 32★

d x d1	50 x 32★
B	76
H	122
H1	12
H2	98
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,39

496304063025

63 x 25★

d x d1	63 x 25★
B	100
H	93
H1	12
H2	90
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,36

496304063032

63 x 32★

d x d1	63 x 32★
B	100
H	99
H1	12
H2	90
Bohrer-Ø	20
Typ	Typ C
Gewicht (kg)	0,38

496304063040

63 x 40

d x d1	63 x 40
B	100
H	142
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	0,87

496304063050

63 x 50

d x d1	63 x 50
B	100
H	154
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,10

496304063063

63 x 63

d x d1	63 x 63
B	100
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	0,96

496304075032

75 x 32

d x d1	75 x 32
B	117
H	132
H1	56
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,09

496304075040

75 x 40

d x d1	75 x 40
B	117
H	142
H1	60
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,12

496304075050

75 x 50

d x d1	75 x 50
B	117
H	123
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,14

496304075063

75 x 63

d x d1	75 x 63
B	117
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,23

496304090025

90 x 25★

d x d1	90 x 25★
B	126
H	108
H1	16
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	1,12

496304090032

90 x 32★

d x d1	90 x 32★
B	126
H	126
H1	16
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	1,12

496304090040

90 x 40★

d x d1	90 x 40★
B	126
H	134
H1	21
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	1,13

496304090050

90 x 50

d x d1	90 x 50
B	126
H	123
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,22

496304090063

90 x 63

d x d1	90 x 63
B	126
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,30

496304110025

110 x 25★

d x d1	110 x 25★
B	148
H	95
H1	16
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	0,83

496304110032

110 x 32★

d x d1	110 x 32★
B	148
H	127
H1	16
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	0,97

496304110040

110 x 40★

d x d1	110 x 40★
B	148
H	138
H1	21
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	1,00

496304110050

110 x 50

d x d1	110 x 50
B	148
H	123
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,30

496304110063

110 x 63

d x d1	110 x 63
B	148
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,38

496304125032

125 x 32★

d x d1	125 x 32★
B	162
H	131
H1	16
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	0,90

496304125040

125 x 40★

d x d1	125 x 40★
B	162
H	141
H1	21
H2	114
Bohrer-Ø	25
Typ	Typ B
Gewicht (kg)	1,28

496304125050

125 x 50

d x d1	125 x 50
B	162
H	123
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,35

496304125063

125 x 63

d x d1	125 x 63
B	162
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,42

496304140032

140 x 32

d x d1	140 x 32
B	180
H	132
H1	56
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,33

496304140040

140 x 40

d x d1	140 x 40
B	180
H	142
H1	60
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,36

496304140050

140 x 50

d x d1	140 x 50
B	180
H	123
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,38

496304140063

140 x 63

d x d1	140 x 63
B	180
H	175
H1	64
H2	177
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,47

496304160032

160 x 32★

d x d1	160 x 32★
B	199
H	143
H1	16
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,32

496304160040

160 x 40★

d x d1	160 x 40★
B	199
H	157
H1	21
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,22

496304160050

160 x 50★

d x d1	160 x 50★
B	199
H	175
H1	24
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,38

496304160063

160 x 63★

d x d1	160 x 63★
B	199
H	197
H1	20
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,39

496304180025

180 x 25★

d x d1	180 x 25★
B	219
H	110
H1	18
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,60

496304180032

180 x 32★

d x d1	180 x 32★
B	219
H	144
H1	18
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,57

496304180040

180 x 40★

d x d1	180 x 40★
B	219
H	155
H1	21
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,58

496304180050

180 x 50★

d x d1	180 x 50★
B	219
H	174
H1	24
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,60

496304180063

180 x 63★

d x d1	180 x 63★
B	219
H	197
H1	20
H2	138
Bohrer-Ø	30
Typ	Typ A
Gewicht (kg)	1,61

★ Ausführung Monoblock
Dimensionen d 20 mm auf Anfrage
Auf Anfrage als KIT Art.Nr.: 49632 mit Schweißverschluss Art.Nr. 49830

Technische Beschreibung SmartFuse

Technische Beschreibung

Anbohrschelle mit Unterschale, zum Anbohren ohne Gas-, Wasseraustritt, PE 100, d 40 – 180

Gas 10 bar / Wasser 16 bar

Technische Beschreibung SmartFuse

Anmelden
