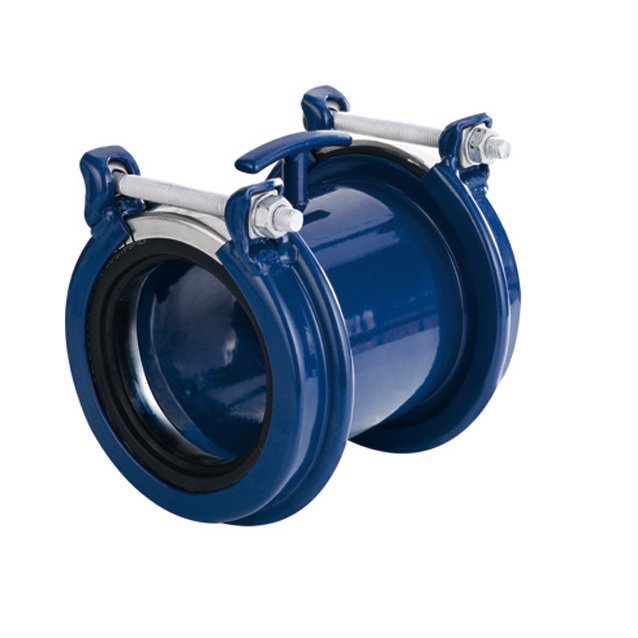

Hymax 2 Mehrbereichskupplung, nicht zugfest

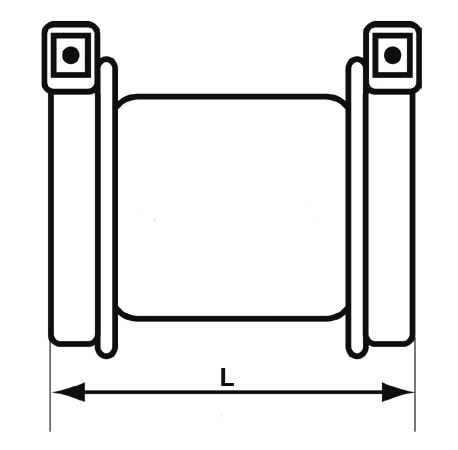

Artikel-Nr.	DN	Spannbereich mm	Schlüsselweite mm	Baulänge mm (L)	Gewicht (kg)
6006040	40	41 - 54	19	160	2,40
6006050	50	54 - 77	19	170	3,40
6006080	80	88 - 108	19	220	4,90
6006100	100	108 - 143	22	223	6,00
6006125	125	130 - 162	22	275	7,60
6006150	150	158 - 190	22	275	9,30
6006175	175	190 - 222	22	275	11,50
6006200	200	217 - 250	22	275	11,70
6006250	250	272 - 305	22	275	12,70
6006300	300	315 - 347	22	275	14,00
6006301	300	334 - 366	22	275	17,50
6008040	40 ●	41 - 54	19	250	3,30
6008050	50 ●	54 - 77	19	267	3,70
6008080	80 ●	88 - 108	19	367	6,40
6008100	100 ●	108 - 143	22	365	9,50
6008125	125 ●	130 - 162	22	475	12,50
6008150	150 ●	158 - 190	22	475	14,00
6008175	175 ●	190 - 222	22	475	16,40
6008200	200 ●	217 - 250	22	475	19,10
6008250	250 ●	272 - 305	22	475	22,70
6008300	300 ●	315 - 347	22	475	24,50

● Längere Baulänge
● Keine Lagerware, Lieferzeit auf Anfrage, Auftragsfertigung, keine Rücknahme möglich

Geeignet für Rohrwerkstoffe: Guss, Stahl, GFK, PE (mit Stützhülse), AZ** und PVC
Werkstoff Stahl, Epoxy-beschichtet
Dichtung aus EPDM (Trinkwasser)
Schrauben und Sechskantmuttern aus Edelstahl (A2)
Betriebsdruck je nach Durchmesser bis 16 bar
Gewinde gegen Festfressen mit Zink plattiert, nicht zusätzlich fetten
Spannbereich wird durch eine zweiteilige Dichtung erreicht
Dichtung ausklappbar

** DVGW Technische Mitteilung (Hinweis W 396 und TRGS 519 sind zu beachten)
