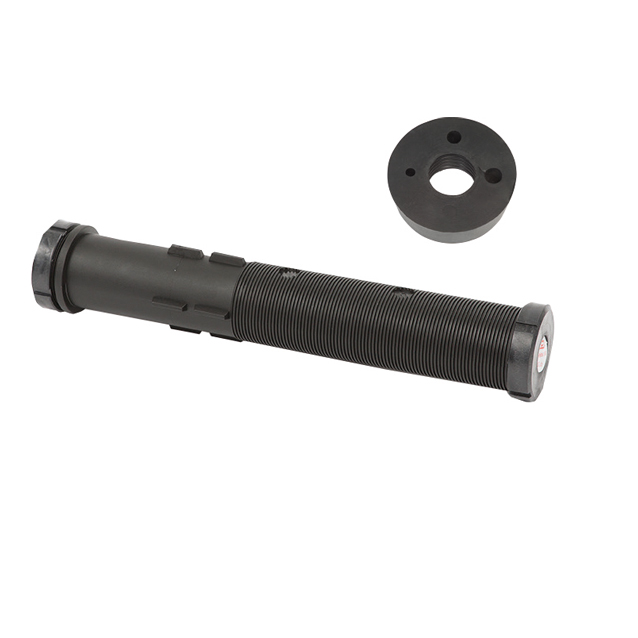

Mauerdurchführung Typ 1 (Kabel)

Artikel-Nr.	d Kabel	Anzahl Adern x Querschnitt (mm²)	max. Mauerdicke (mm)	Gewicht (kg)
42011026030	25 - 32	4 x 25² NYY (CU), 4 x 35² NAYY (Alu), 4 x 50² NYY (CU)	500	1,31
42011033037	33 - 40	4 x 70², 4 x 95² NAYY (Alu)	500	1,29
42011043047 ★	43 - 47	4 x 150² NAYY (Alu)	500	1,28

★ ohne LWL-Durchführung

Beim Einsatz in einer Kernbohrung wird die Mauerdurchführung durch die äußeren Führungskufen zentriert. Die Mauerdurchführung kann bei größeren Wandstärken verlängert werden. (s. Art.-Nr.: 42090330)
Die Abdichtung zwischen Mauerdurchführung und Mediumrohr erfolgt durch entsprechend dimensionierte Gummikeilringe, die durch das Anziehen der Überwurfmutter in den Ringspalt gepresst werden.
Beim Einsatz in Kernbohrungen wird das wiederverwendbare Haka-Verguss-Set (s. Art.-Nr.: 42019000) und der Haka- Verguss-Mörtel benötigt.
