Reparaturkupplung, d 20 – 125

Wasser 16 bar / ● 12,5 bar

Artikel-Nr. dEHIGewicht (kg)
1861000202048122780,14
1861000252554136900,12
18610003232641741200,20
18610004040822151480,36
18610005050962441580,53
186100063631132701700,83
186100125125 ●2124602655,32
Artikel-Nr. d
18610002020
d20
E48
H122
I78
Gewicht (kg)0,14
18610002525
d25
E54
H136
I90
Gewicht (kg)0,12
18610003232
d32
E64
H174
I120
Gewicht (kg)0,20
18610004040
d40
E82
H215
I148
Gewicht (kg)0,36
18610005050
d50
E96
H244
I158
Gewicht (kg)0,53
18610006363
d63
E113
H270
I170
Gewicht (kg)0,83
186100125125 ●
d125 ●
E212
H460
I265
Gewicht (kg)5,32

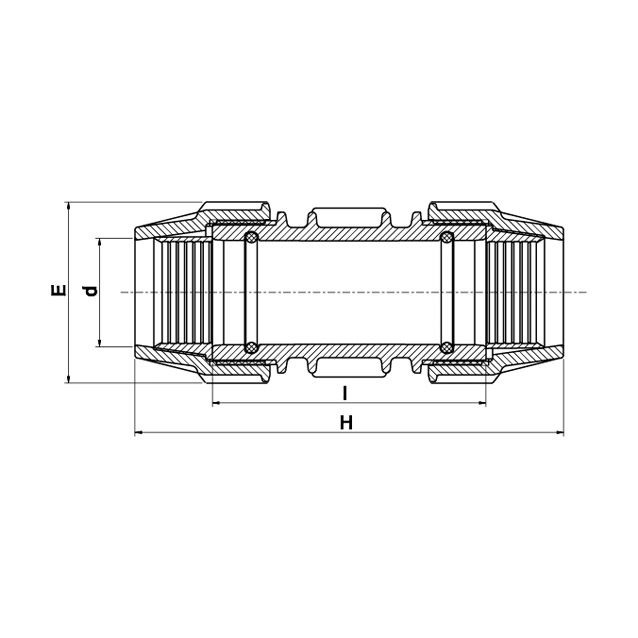

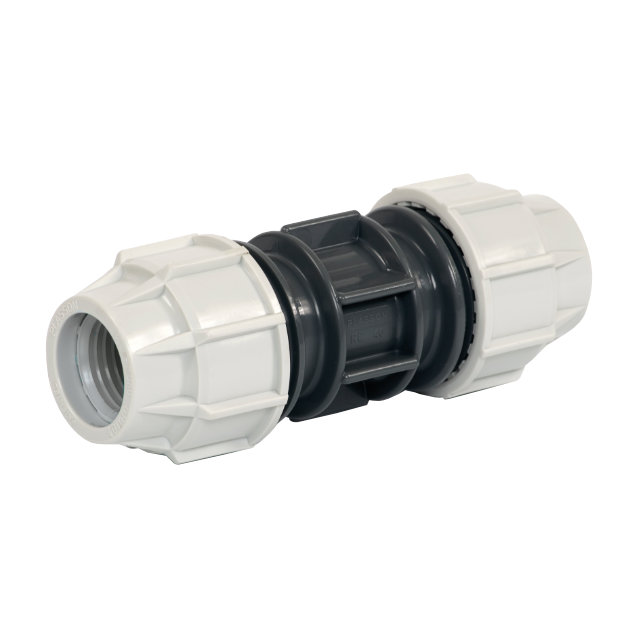

Abbildung und technische Zeichnung für die Dimensionen d 20 - d 63

Technische Beschreibung Klemmfittings Serie 18
