Wasser 10 bar
Beschreibung

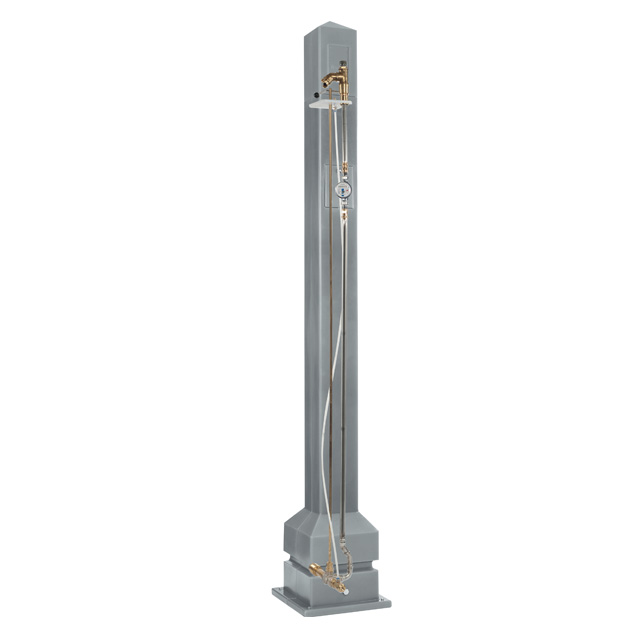

- Die PLASSON Wasserentnahmesäule besteht aus einer 250 cm langen Kunststoffsäule, die als Mantelrohr für die innenliegende Versorgungstechnik dient. Die Bedienelemente können so optimal erreicht werden.
- Ein Wasserzähler, der hinter einem verschlossenen Kunststoffdeckel positioniert ist, ermöglicht eine mühelose Erfassung und Ablesung der entnommenen Wassermenge.
- Die Entnahmearmatur liegt unter einer Schutzhaube. Diese wird in der Betriebssituation nach oben geschoben. Der Zugang zu den Bedienungseinrichtungen und des Entnahmeanschlusses wird hierdurch auf einfache Weise gewährleistet.
- Die Wasserentnahmesäule kann komplett verschlossen werden, um eine unberechtigte Nutzung zu verhindern.
- Die Wasserentnahme wird mit einer 90°-Drehung geöffnet und geschlossen. Die geschlossene Armatur entleert automatisch. Das Restwasser versickert im Boden. Hier ist bauseitig für ausreichend versickerungsfähiges Material zu sorgen.
Optional
- eingebauter Einstrahl-Wasserzähler
- eingebauter Systemtrenner
Technische Eigenschaften
Säulengehäuse:
Kunststoff LLDPE
Farbe:
Platingrau, RAL7036
Wasserzähler (optional):
Q3 2,5 (MID) / Qn 1,5 (EWG) x 130 mm oder Q3 4,0 (MID) / Qn 2,5 (EWG) x 130 mm, Trockenläufer
Steigleitung:
DN 20, Edelstahl mit Pressfittings
Anschluss an Versorgungsleitung:
Innengewinde Rp 1“
(passend für O-Ring System)
Abgangsanschluss:
Geka®-Kupplung ¾“,
90° schwenkbar
Bedienelement:
Griff zur 90° Betätigung,
Edelstahl
Sonstige Komponenten:
• auswechselbarer
Einsteck-Rückflussverhinderer
• Belüfter
• Hydranten-Kugelhahn für Zwangsentleerung
• Schmutzfang in der unteren Entleerungskammer
• Belüfter
• Hydranten-Kugelhahn für Zwangsentleerung
• Schmutzfang in der unteren Entleerungskammer
Sicherung:
• Schutzhaube in oberer und
unterer Stellung mit Schloss
• Zugangsklappe Wasserzähler-Schloss
• Zugangsklappe Wasserzähler-Schloss
Abmessungen:
• Untere Entleerungskammer: 40 x 40 cm
• Säule: 16 x 16 cm
• Gesamtbauhöhe: 250 cm
• Säule: 16 x 16 cm
• Gesamtbauhöhe: 250 cm
