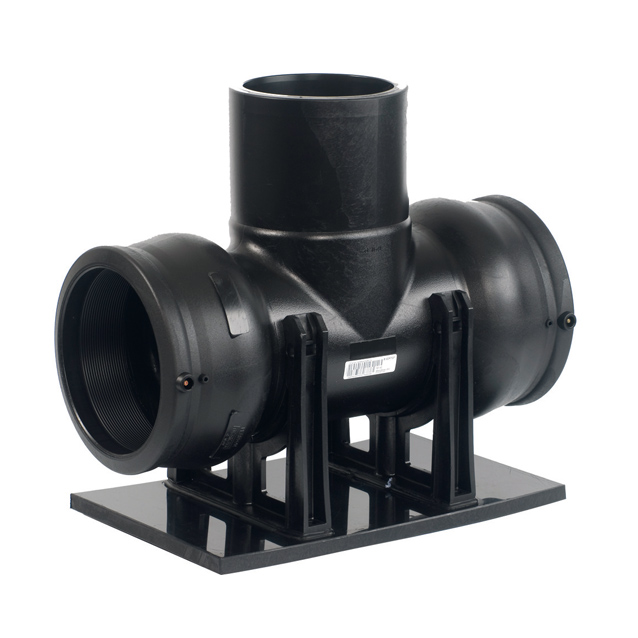

T-Stück 90° egal mit Standfuß (Kit), PE 100

Gas 10 bar / Wasser 16 bar

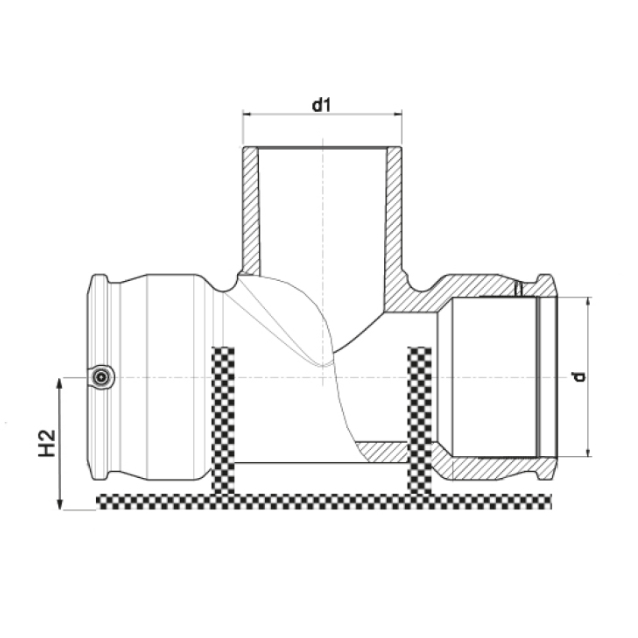

Artikel-Nr. d x d1 x dH2Breite Fußplatte (mm)Länge Fußplatte (mm)Gewicht (kg)
904509090 x 90 x 90921602501,89
9045110110 x 110 x 1101001802802,93
9045125125 x 125 x 1251101953503,60
9045160160 x 160 x 1601442403806,60
9045180180 x 180 x 1801992803309,08
9045200200 x 200 x 20021230047513,84
9045225225 x 225 x 22522532050017,87
9045250250 x 250 x 25023836055023,00
Artikel-Nr. d x d1 x d
904509090 x 90 x 90
d x d1 x d90 x 90 x 90
H292
Breite Fußplatte (mm)160
Länge Fußplatte (mm)250
Gewicht (kg)1,89
9045110110 x 110 x 110
d x d1 x d110 x 110 x 110
H2100
Breite Fußplatte (mm)180
Länge Fußplatte (mm)280
Gewicht (kg)2,93
9045125125 x 125 x 125
d x d1 x d125 x 125 x 125
H2110
Breite Fußplatte (mm)195
Länge Fußplatte (mm)350
Gewicht (kg)3,60
9045160160 x 160 x 160
d x d1 x d160 x 160 x 160
H2144
Breite Fußplatte (mm)240
Länge Fußplatte (mm)380
Gewicht (kg)6,60
9045180180 x 180 x 180
d x d1 x d180 x 180 x 180
H2199
Breite Fußplatte (mm)280
Länge Fußplatte (mm)330
Gewicht (kg)9,08
9045200200 x 200 x 200
d x d1 x d200 x 200 x 200
H2212
Breite Fußplatte (mm)300
Länge Fußplatte (mm)475
Gewicht (kg)13,84
9045225225 x 225 x 225
d x d1 x d225 x 225 x 225
H2225
Breite Fußplatte (mm)320
Länge Fußplatte (mm)500
Gewicht (kg)17,87
9045250250 x 250 x 250
d x d1 x d250 x 250 x 250
H2238
Breite Fußplatte (mm)360
Länge Fußplatte (mm)550
Gewicht (kg)23,00
