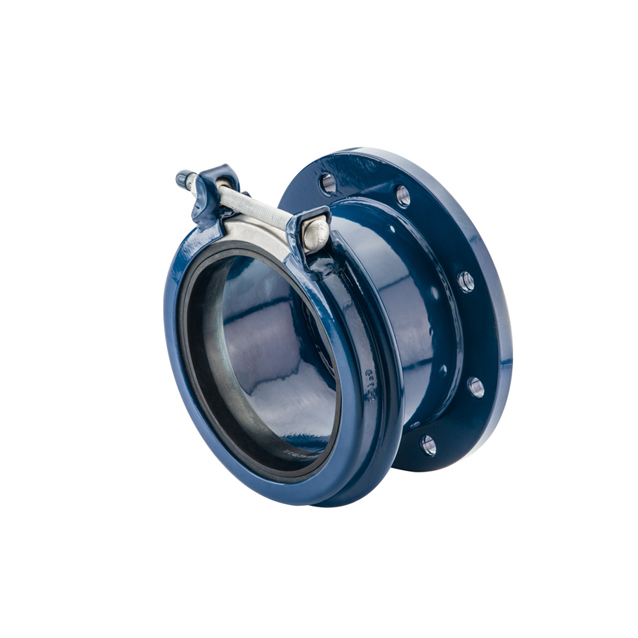

Hymax Mehrbereichskupplung mit Flansch, nicht zugfest

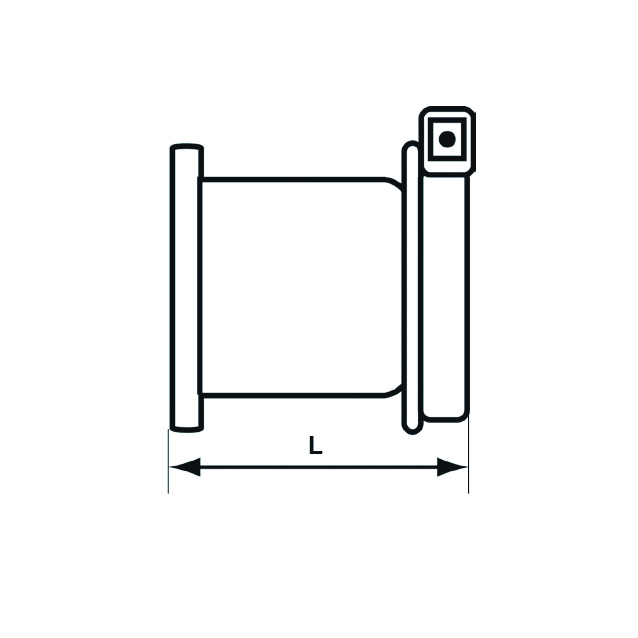

Artikel-Nr.	DN	Spannbereich mm	Schlüsselweite mm	Länge mm (L)	Gewicht (kg)
6010050	50	54 - 77	19	149	4,50
6010080	80	88 - 108	19	129	5,40
6010100	100	108 - 143	22	130	8,20
6010125	125	130 - 162	22	159	9,70
6010150	150	158 - 190	22	161	11,20
6010175	200 ●	190 - 222	22	160	13,57
6010200	200 ●	217 - 250	22	161	13,10
6010250	250 ●	272 - 305	22	163	18,30
6010300	300 ●	315 - 347	22	165	20,80
6010301	300 ●	334 - 366	22	165	19,30
6010350	350 ●	375 - 431	24	387	50,80
6010400	400 ●	375 - 431	24	280	58,00
6010402	400 ●	434 - 488	24	389	59,50
6010500	500 ●	488 - 542	24	392	72,70
6010502	500 ●	540 - 594	24	395	82,00
6010600	600 ●	624 - 678	24	399	102,00

Geeignet für Rohrwerkstoffe: Guss, Stahl, GFK, PE (mit Stützhülse), AZ** und PVC
Werkstoff Stahl, Epoxy-beschichtet
Dichtung aus EPDM (Trinkwasser)
Schrauben und Sechskantmuttern aus Edelstahl (A2)
Betriebsdruck je nach Durchmesser bis 16 bar
Gewinde gegen Festfressen mit Zink plattiert, nicht zusätzlich fetten
Spannbereich wird durch eine zweiteilige Dichtung erreicht

** DVGW Technische Mitteilung (Hinweis W 396 und TRGS 519 sind zu beachten)
