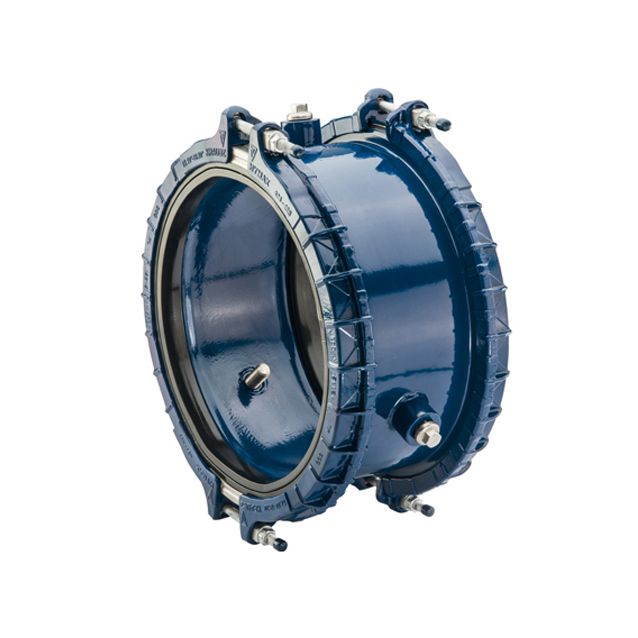

Hymax Großkupplung, nicht zugfest

Artikel-Nr. DNPNSpannbereich mmSchlüsselweite mmBaulänge mm (L)Gewicht (kg)
6006350350 ★16375 - 4312429535,50
6006400400 ★16434 - 4882429540,00
600650050016488 - 5422429543,00
600655055016540 - 5942429546,00
600660060016624 - 6782429552,00
6006700700 ●auf Anfrage705 - 7593829568,00
6006701700 ●auf Anfrage760 - 8143829573,00
6006750750 ●auf Anfrage780 - 8343829574,00
6006800800 ●auf Anfrage800 - 8543829578,00
6006900900 ●auf Anfrage906 - 9603829584,00
60069141000 ●auf Anfrage1064 - 11183829591,00
60069151100 ●auf Anfrage1116 - 11703829598,00
60069221200 ●auf Anfrage1216 - 127038295104,00
6008350350 ●auf Anfrage378 - 4342446048,50
6008400400 ●auf Anfrage434 - 4882446056,00
6008450450 ●auf Anfrage488 - 5422446060,00
6008500500 ●auf Anfrage540 - 5942446064,00
6008600600 ●auf Anfrage606 - 6602446072,00
6008601600 ●auf Anfrage624 - 6782446074,00
Artikel-Nr. DN
6006350350 ★
DN350 ★
PN16
Spannbereich mm375 - 431
Schlüsselweite mm24

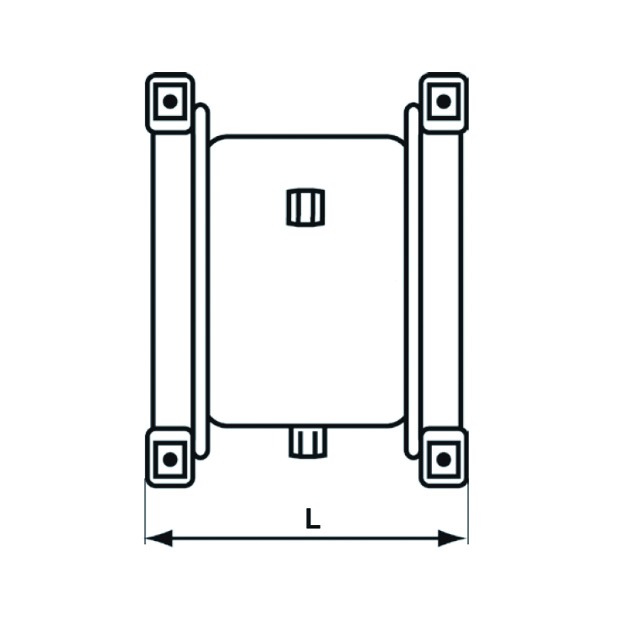

Baulänge mm (L)295
Gewicht (kg)35,50
6006400400 ★
DN400 ★
PN16
Spannbereich mm434 - 488
Schlüsselweite mm24
Baulänge mm (L)295
Gewicht (kg)40,00
6006500500
DN500
PN16
Spannbereich mm488 - 542
Schlüsselweite mm24
Baulänge mm (L)295
Gewicht (kg)43,00
6006550550
DN550
PN16
Spannbereich mm540 - 594
Schlüsselweite mm24
Baulänge mm (L)295
Gewicht (kg)46,00
6006600600
DN600
PN16
Spannbereich mm624 - 678
Schlüsselweite mm24
Baulänge mm (L)295
Gewicht (kg)52,00
6006700700 ●
DN700 ●
PNauf Anfrage
Spannbereich mm705 - 759
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)68,00
6006701700 ●
DN700 ●
PNauf Anfrage
Spannbereich mm760 - 814
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)73,00
6006750750 ●
DN750 ●
PNauf Anfrage
Spannbereich mm780 - 834
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)74,00
6006800800 ●
DN800 ●
PNauf Anfrage
Spannbereich mm800 - 854
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)78,00
6006900900 ●
DN900 ●
PNauf Anfrage
Spannbereich mm906 - 960
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)84,00
60069141000 ●
DN1000 ●
PNauf Anfrage
Spannbereich mm1064 - 1118
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)91,00
60069151100 ●
DN1100 ●
PNauf Anfrage
Spannbereich mm1116 - 1170
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)98,00
60069221200 ●
DN1200 ●
PNauf Anfrage
Spannbereich mm1216 - 1270
Schlüsselweite mm38
Baulänge mm (L)295
Gewicht (kg)104,00
6008350350 ●
DN350 ●
PNauf Anfrage
Spannbereich mm378 - 434
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)48,50
6008400400 ●
DN400 ●
PNauf Anfrage
Spannbereich mm434 - 488
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)56,00
6008450450 ●
DN450 ●
PNauf Anfrage
Spannbereich mm488 - 542
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)60,00
6008500500 ●
DN500 ●
PNauf Anfrage
Spannbereich mm540 - 594
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)64,00
6008600600 ●
DN600 ●
PNauf Anfrage
Spannbereich mm606 - 660
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)72,00
6008601600 ●
DN600 ●
PNauf Anfrage
Spannbereich mm624 - 678
Schlüsselweite mm24
Baulänge mm (L)460
Gewicht (kg)74,00

Weitere Dimensionen und Baulängen auf Anfrage.
★ Ausführung weicht vom Bild ab
● Keine Lagerware, Lieferzeit auf Anfrage, Auftragsfertigung, keine Rücknahme möglich

Beschreibung

  • Geeignet für Rohrwerkstoffe: Guss, Stahl, GFK, PE (mit Stützhülse), AZ** und PVC
  • Werkstoff Stahl, Epoxy-beschichtet
  • Dichtung aus EPDM (Trinkwasser)
  • Schrauben und Sechskantmuttern aus Edelstahl (A2)
  • mit Verschiebesicherung
  • Gewinde gegen Festfressen mit Zink plattiert, nicht zusätzlich fetten
  • mit Verschiebesicherung
** DVGW Technische Mitteilung (Hinweis W 396 und TRGS 519 sind zu beachten)

Technische Beschreibung RepaFlex/Hymax
