| Artikel-Nr. | innen d1 | außen d2 | max. Mauerdicke (mm) | Gewicht (kg) |
|---|---|---|---|---|
| 42040032032 | 32 | 32 | 500 | 1,40 |
| 42040032050 | 32 | 50 | 500 | 1,38 |
| 42040032063 | 32 | 63 | 500 | 1,37 |
| 42040040040 | 40 | 40 | 500 | 1,38 |
| 42040040063 | 40 | 63 | 500 | 1,30 |
| 42040050050 | 50 | 50 | 500 | 1,30 |
| 42040050063 | 50 | 63 | 500 | 1,28 |
| 42040063063 | 63 | 63 | 500 | 1,22 |
Beschreibung

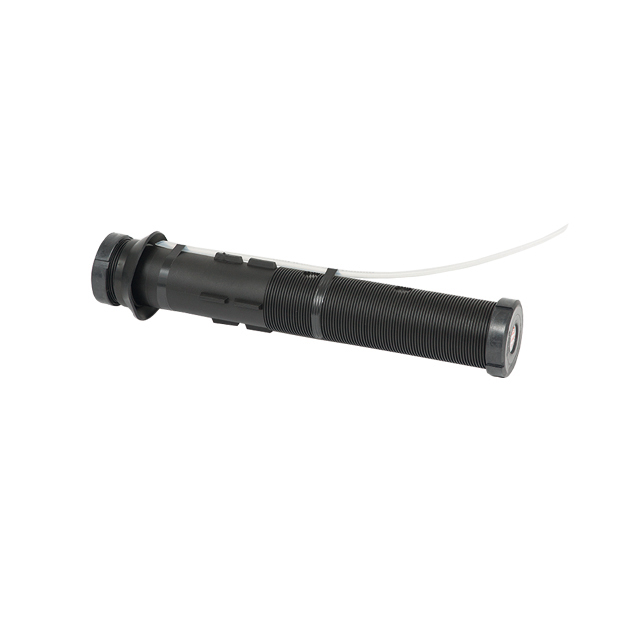

- Die PLASSON-Mauerdurchführung Haka 90 - Typ 4 findet überall dort Anwendung, wo man auf eine Baugrube vor dem Haus verzichten möchte oder muss und die Anschlussleitung bis in die Baugrube an der Versorgungsleitung grabenlos verlegen möchte.
- Über die kellerseitige Kernbohrung wird eine beliebige „NODIG-Technik“ eingesetzt, z.B. hydraulische Ziehgeräte oder Bodendurchschlagsraketen.

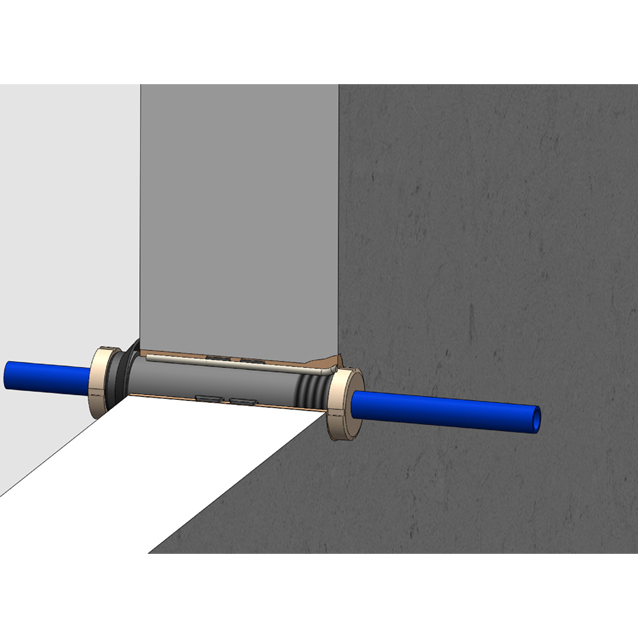

- Nachdem ein Hohlraum an der Außenwand geschaffen wurde, schiebt man die auf der PE-Rohrleitung oder auch auf dem Schutzrohr bis da 63 vormontierte Mauerdurchführung mit der Außenabdichtung durch die Hauswand.
- Hinter der Hauswand richtet sich die Außenabdichtung wie ein Regenschirm selbsttätig auf und dient dort als Schalung.
- Nach der Montage des mehrmals verwendbaren PLASSON-Verguss-Sets Haka-Typ 4 (s. Art.-Nr.: 42049000) wird der Hohlraum zwischen Mauerdurchführung und Kernbohrung verfüllt und entlüftet. Schon nach wenigen Minuten kann das Verguss- Set entfernt werden und das überstehende Gewinde der Mauerdurchführung mit Hilfe der Sägeführung bis auf ein Mindestmaß zurückgeschnitten werden.
- Abschließend wird auch die kellerseitige Keilgummidichtung mit der Überwurfverschraubung eingedichtet.
