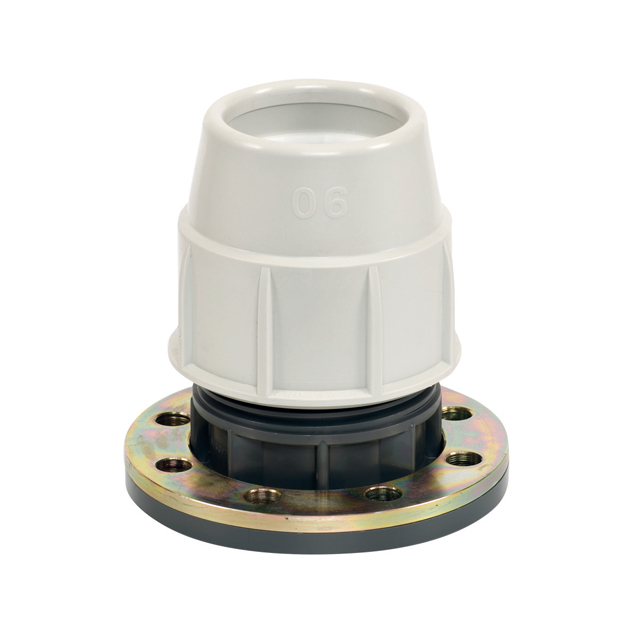

Flanschmuffenstück mit Klemmverschraubung, d 75 – 125

Wasser 16 bar / ● 10 bar

Artikel-Nr. DN x dDDpEHISAnzahl BohrungenGewicht (kg)
18220007502565 x 751851451321691571842,20
18220009003080 x 902001601521941821882,43
182200090040100 x 902201801521941821882,98
182200110040100 x 1102201801812372241883,40
182200125050125 x 125 ●2502102122702502285,53
182200125060150 x 125 ●2852402122702502287,04
Artikel-Nr. DN x d
18220007502565 x 75
DN x d65 x 75
D185
Dp145
E132
H169
I157
S18
Anzahl Bohrungen4
Gewicht (kg)2,20
18220009003080 x 90
DN x d80 x 90
D200
Dp160
E152
H194
I182
S18
Anzahl Bohrungen8
Gewicht (kg)2,43
182200090040100 x 90
DN x d100 x 90
D220
Dp180
E152
H194
I182
S18
Anzahl Bohrungen8
Gewicht (kg)2,98
182200110040100 x 110
DN x d100 x 110
D220
Dp180
E181
H237
I224
S18
Anzahl Bohrungen8
Gewicht (kg)3,40
182200125050125 x 125 ●
DN x d125 x 125 ●
D250
Dp210
E212
H270
I250
S22
Anzahl Bohrungen8
Gewicht (kg)5,53
182200125060150 x 125 ●
DN x d150 x 125 ●
D285
Dp240
E212
H270
I250
S22
Anzahl Bohrungen8
Gewicht (kg)7,04

Gemäß DVS 2210-1 sind Profildichtungen mit Metalleinlage zu verwenden.

Technische Beschreibung Klemmfittings Serie 18
